千岛中实油缸L-RC系列（注水型含止逆装置）

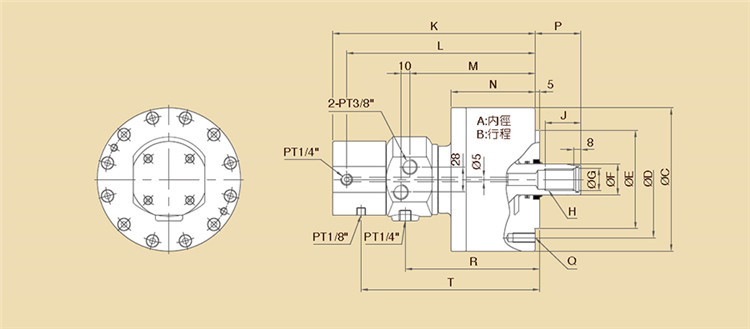

| 型式 / 規格 | A | B | C | D | E (h7) | F | G max. (H8) | H |
| L1020RC | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20×2.5P |
| L1225RC | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24×3P |
| L1530RC | 150 | 30 | 190 | 130 | 110 | 45 | 32 | M30×3.5P |
| 型式 / 規格 | J | K | L | M | N | P max. | P min. | Q |
| L1020RC | 35 | 218 | 202.5 | 132 | 86 | 45 | 25 | 6-M10×1.5P |
| L1225RC | 45 | 226 | 210.5 | 140 | 94 | 51 | 26 | 6-M12×1.75P |
| L1530RC | 45 | 235 | 219.5 | 149 | 105 | 56 | 26 | 12-M12×1.75P |
| 型式 / 規格 | R | T | 活塞行程 (mm) | 最高迴轉速 r.p.m (min-1) | 慣性矩 (kg．m2) | 流量 (ι/min) | 最高使用壓力 kgf/cm2 (Mpa) | 活塞面積(cm2) | 最大推力 | ||
| 推力側 | 拉力側 | 推力側 kgf (KN) | 拉力側 kgf (KN) | ||||||||
| L1020RC | 137 | 186.5 | 20 | 6000 | 0.013 | 0.8 | 40 (3.9) | 85 | 79 | 3200(31.4) | 3000(29.4) |
| L1225RC | 145 | 194.5 | 25 | 6000 | 0.023 | 0.8 | 40 (3.9) | 121 | 113 | 4500(44.1) | 4200(41.2) |
| L1530RC | 154 | 203.5 | 30 | 5500 | 0.048 | 0.8 | 40 (3.9) | 175 | 160 | 6600(64.7) | 6000(58.8 |
